    模塊化快裝式輸送管道系統是一種源自德國的先進通用輸送管道系統。采用標準組件設計，通過組件的靈活搭配，可以組成任意形式和方向的輸送管道。這是一種在歐洲，美洲和東南亞地區已經廣泛應用于排風，除塵和粉體輸送等工業領域的先進的管道輸送技術，也可應用于民用建筑通風領域。該系統具有安裝簡單迅速，維護拆卸方便，密封性能良好，可以在很大程度上取代國內的法蘭連接的管道系統。

二、用途：

    模塊化管道系統是用金屬帶料卷制成的薄壁管，圓形，無焊接，不漏氣，不漏水，多用于排風除塵和散裝物料輸送，代替?zhèn)鹘y(tǒng)的白鐵管（即手工咬縫鐵管）、焊接管道，是風管的一種。其主要用途如下：

    (1) 送風，包括通氣，如送鮮風和排氣，這個范圍很廣，如工廠車間，生產場地空氣，由于有害氣體產生需要排出室外，又需要把室外空氣輸送至室內。這時就要使用流量大而壓力小的空氣輸送管道，模塊化管道系統就最適用，一般情況下使用噴塑管道，有腐蝕性及特別潮濕場所使用不銹鋼管。

    (2) 送冷風。最常見的是中央空調的管道，這種管道需要加保溫材料。模塊化風管可內貼保溫材料，外表看來美觀。

    (3) 排油煙。飯店、酒樓、賓館的廚房均有大量油煙產生，需要排出，使用圓形的風管就是油煙囪。在這里，模塊化管道系統該叫做油煙管。

    (4) 除塵。有些工廠生產車間很多塵埃，需要專門的除塵裝置，其中風流量較大的管道，可使用模塊化管道系統。

    (5) 散裝物料輸送。有些工廠的生產過程中，需要輸送松散的顆粒，特別是比重不大的如發泡塑料粒之類的使用模塊化管道系統，造價低、效果好、維護更方便。

三、產品特點：

    與手工敲制的傳統白鐵管、焊接管比較，模塊化管道系統具有以下優點：

    (1) 密封性好。

    (2) 強度與剛性均好。

    (3) 具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等優點。

    (4) 安裝方便，連接點少，無需焊接。

    (5) 無需焊接，無毛刺，安全環保，檔次高，外表美觀。

四、使用材料：

    材質常用碳鋼，不銹鋼。

    表面處理：噴塑、鍍鋅、拋光等。

    材料厚度：1至3毫米

五、制管直徑：

    根據客戶要求，分別使用1毫米－3毫米的優質鋼材制造，直徑80－800MM，適用于不同的應用場合。

六、通風工程降低造價方法：

    由于模塊化管道系統可提高強度30%，故可選用較薄的材料，

七、主要產品有：

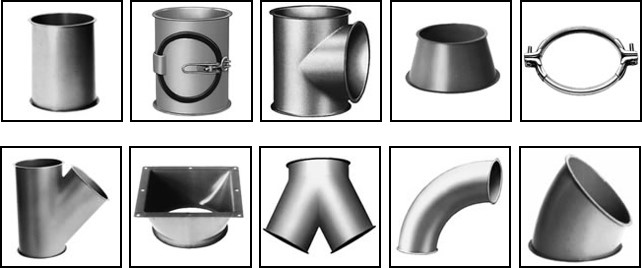

    模塊化直管、彎頭、檢查窗管、叉形管、異徑管、調節閥、截止閥、抱箍、法蘭、附件及固定件等。

八、優點：

    模塊化管道系統的安裝顯著地減少了管與管之間的連接點，使管件結合部的泄漏減少到最低程度，管道連接無需焊接、無需法蘭。德國模塊化a管道系統的連接兩個管道只需一個抱箍，而傳統的矩形風管的連接則常常需要一個完全獨立的雙法蘭系統。具有的優點：

(1)標準化產品。

    螺旋圓風管的配件（管件和接頭）的生產已高度自動化、系統化，并具有工業化的質量控制。

(2)安裝費用低。

    模塊化管道系統的安裝時間只有相類似的矩形管道的1/3。

(3)通常只需較小的安裝空間。

    在不增加任何壓降的情況下，相同的安裝空間內直徑為200mm的圓形管道可取代250×150mm的矩形管道。在不增加額外安裝空間的前提下，數條平行的圓形管道可取代扁平矩形管道。考慮了所有的因素，在絕大多數情況下，圓形管道所占用的空間都要少于矩形管道。對同樣的壓力特性，數條圓形管道的安裝空間常常與一條矩形管道的的安裝空間相同或更少。許多矩形管道系統安裝時需要4螺栓系統，因而在管道的各個方向增加40~80mm。

(4)壓降低：眾所周知，圓形管道的風阻比矩形風管的風阻要小得多。

(5)精密模塊化成型工藝：進口設備所采用的模具均為特種鋼材結構，即使使用了三五年，其壓制模具的表面仍保持不變，使得鋼板的表面不受損傷，大大的延長了管道的使用壽命，同時連接均勻平整、連接緊密、連接力強、密封性好。

(6)安全密封圈防漏系統。

(7)相同截面積時，長寬比為1：3的矩形風管周長比圓形管的周長長40%，用材省。

(8)管路布局優美、立體感強：當管道作為一種建筑特點而必須暴露時，優美典雅的模塊化管道將是最佳之選。
