    隨著我國工業的不斷發展和人們對安全的越來越重視，在粉體處理設備上，比如：除塵器和料倉等設備，一般會選擇防爆板作為首先的爆炸泄壓設備。防爆板作為一種簡單經濟的泄壓設備，是在發生粉塵爆炸后，系統爆炸壓力達到防爆板的設定開啟壓力(Pstat一般取0.01MPag)時,防爆板打開泄壓。從圖示可以看出，在安裝了防爆板的除塵器發生粉塵爆炸后，防爆板并不能阻止爆炸火焰沿連接管道的傳播，所以僅僅安裝了防爆板是不夠的，還應該阻止爆炸火焰的傳播。

    爆炸的傳播通常是以火焰的方式而不是以壓力波的方式擴散，所以在爆炸發生的早期階段探測、熄滅或阻止火焰前緣尤其重要。工業上常采用爆炸隔離技術來阻止火焰的傳播，爆炸隔離技術的目的就是阻止爆炸火焰從一個設備沿著管道傳輸?shù)较噙B的其他設備，避免和防止造成”二次爆炸或多次爆炸”，減少損失。

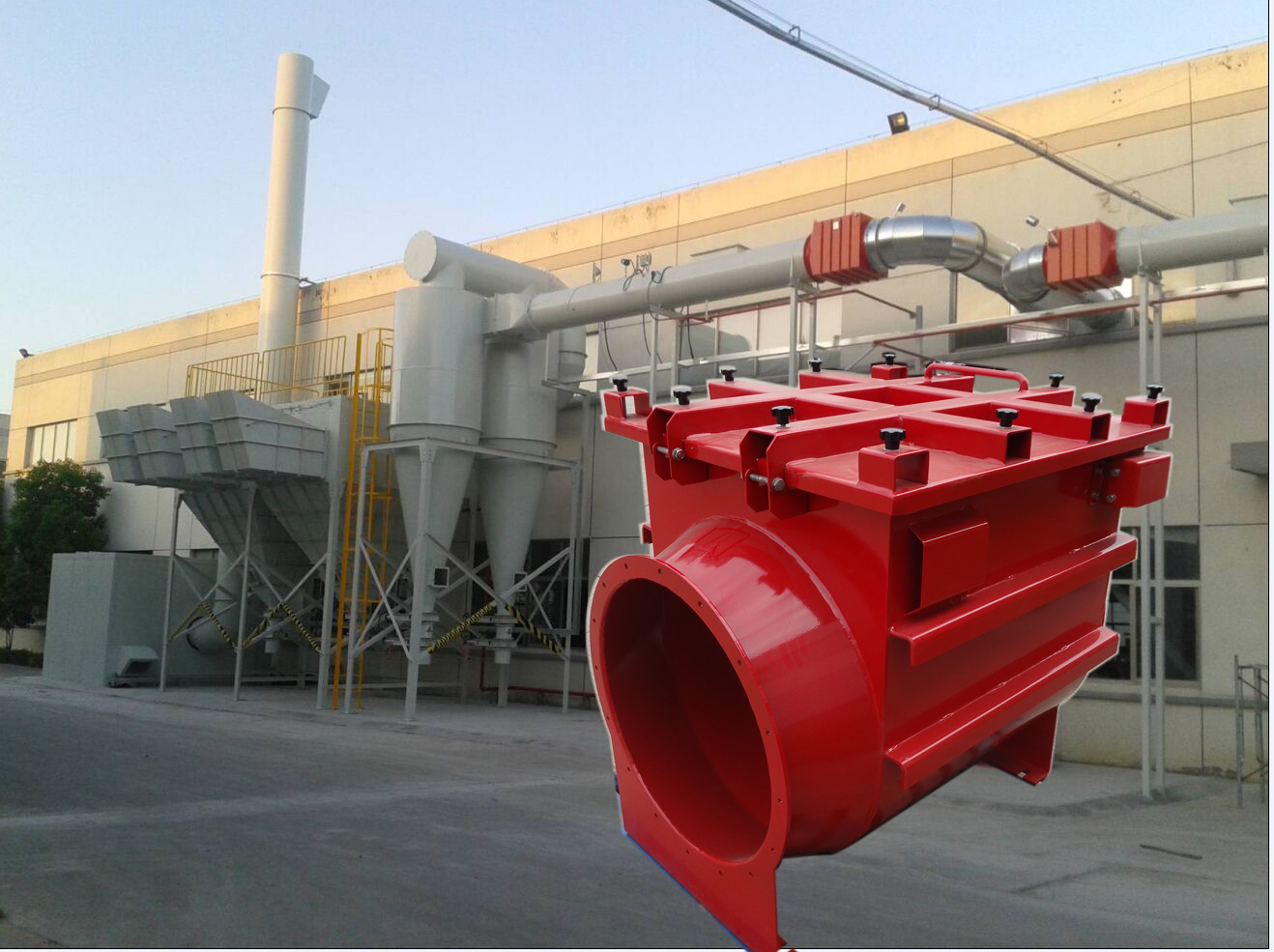

    機械隔離閥或單向隔離閥，這種隔離閥一般安裝在入口管道上，是一種被動式隔離裝置；應用范圍：尺寸可達DN1000， Kst值最高為300bar.m/s的粉塵。粉塵爆炸隔離閥作為一種無源裝置原件用于容易引起粉塵爆炸的場合，可用于20區，21區和22區，可用于class ST1和ST2級的有機和無機粉塵。

工作原理如下：

    在系統正常操作條件下，內部的節氣閘刀因氣流而浮起來，隔爆閥打開；在系統停止?fàn)顩r，節氣閘刀因其自重而依靠在入口側的傾斜端面上；如果在允許情況下，在隔爆閥的出口側發生爆燃或爆炸，因背壓增加，氣流反向流動，使得節氣閘刀關閉，爆炸產生的壓力波會使節氣閘刀緊閉于入口側的傾斜端面上，從而阻止爆炸傳播到上游管道和設備，起到隔離的作用。

?

隔爆閥的特點：

1.材質:碳鋼和不銹鋼；

2.Kst值:可達300bar.m/s;

3.距離除塵器安裝距離：2m(DN<=DN400), 3m(DN450<=DN<=DN1000)；

4.適用于：有機粉塵、金屬粉塵的負壓系統的單向粉塵爆炸隔離；

5.承受的最大泄爆壓力Pred,max值:0.5bar(DN<=DN700), 0.25bar(DN800<=DN<=DN1000);

6.尺寸有：DN160、DN180、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN550、DN600、DN700、DN800、DN900、DN1000。
